Premične kontaktne zakoviceso natančne električne kontaktne komponente, zasnovane za pomoč pri nadzoru in preklapljanju električne energije v napravah, kot so kontaktorji, odklopniki, zaganjalniki, regulatorji temperature, stikala in releji. Z več kot 12 letnimi izkušnjami v proizvodnji,INTrazvija prilagojene gibljive kontaktne kovice z uporabo kontaktnih materialov na osnovi srebra in osnovnih materialov iz bakra ali bakra in niklja za zahtevne aplikacije OEM in ODM.

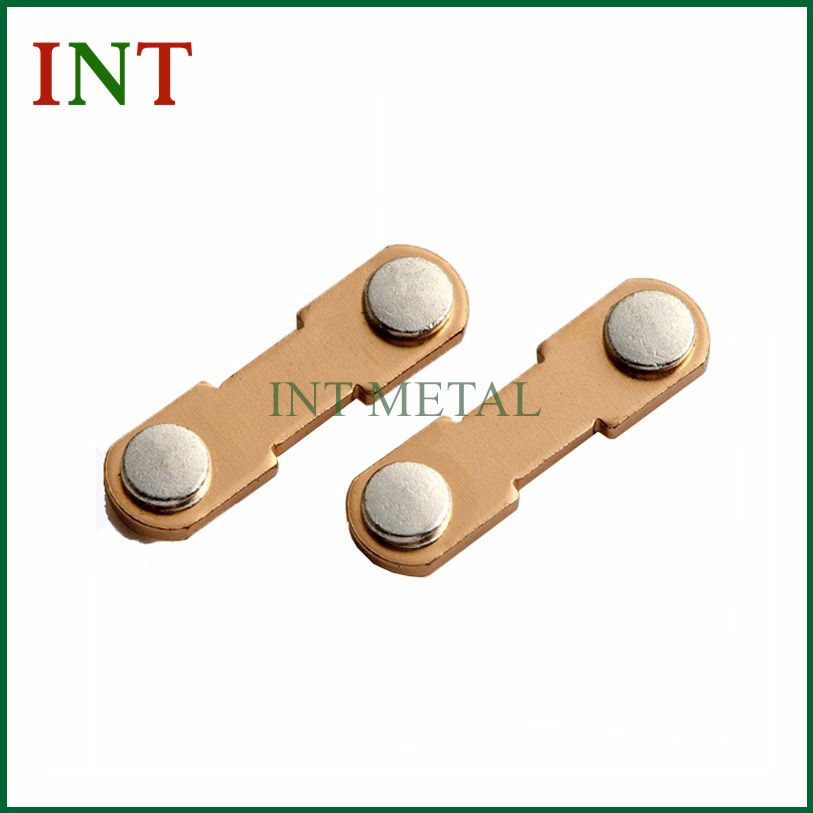

Gibljive kontaktne kovice so specializirane električne kontaktne komponente, nameščene na gibljivih prevodnih delih stikalnih mehanizmov. Med delovanjem se gibljivi kontakt približa ali loči od mirujočega kontakta, da vzpostavi ali prekine električni tokokrog.
Zaradi tega gibanja je kontaktna površina še posebej pomembna. Vsak preklopni cikel lahko povzroči električni oblok, mehanske udarce, trenje in toploto. Pravilno izdelana kontaktna zakovica mora zato zagotavljati stabilen električni vmesnik, hkrati pa ohranjati mehansko celovitost med ponavljajočim se delovanjem.
V praktičnih aplikacijah lahko gibljive kontaktne kovice neposredno ali posredno krmilijo električno moč prek preklopnih mehanizmov. Posebej so pomembni za električno opremo majhnega in srednjega toka, kjer se zahteva zanesljivo preklapljanje in kompaktne dimenzije komponent.
Izbira materiala je eden najpomembnejših dejavnikov pri načrtovanju gibljivih kontaktnih kovic. Kontaktna površina mora uravnotežiti električno prevodnost, odpornost proti električni obrabi, odpornost proti varjenju, toplotno obnašanje in združljivost z delovnim okoljem.
Glede na razpoložljive informacije o izdelku INT običajno uporabljeni materiali za kontaktno površino vključujejo Ag, AgNi, AgCdO, AgSnO2, AgSnO2noter2O3in AgZnO. Kot običajni osnovni materiali se uporabljajo baker in baker-nikelj.
| Kategorija materiala | Tipičen material | Primarni premislek |
|---|---|---|
| Srebrna | Ag | Električna prevodnost in kontaktna zmogljivost |
| Srebrni nikelj | AgNi | Električna in toplotna zmogljivost z dobro obločno odpornostjo |
| Srebrov kadmijev oksid | AgCdO | Odpornost na električno obrabo in talilno varjenje |
| Srebrov kositrov oksid | AgSnO2 | Primerno za zahtevne preklopne aplikacije |
| Osnovni material | Cu / CuNi | Mehanska podpora in prevodna povezava |
Ustrezen material je treba izbrati glede na trenutno raven, preklopno frekvenco, napetost, značilnosti obremenitve, toplotne pogoje, mehanske zahteve in pričakovano življenjsko dobo končne električne naprave.
Zaradi kompaktne strukture kovic s premičnim kontaktom so primerne za široko paleto električnih stikalnih komponent. Povezani so predvsem z aplikacijami majhnega in srednjega toka.
Za inženirje in ekipe za nabavo je treba aplikacijo vedno obravnavati skupaj z električno obremenitvijo in mehanskim gibanjem. Kontaktna zakovica, ki se dobro obnese v eni stikalni napravi, morda ni primerna za drugo zasnovo brez prilagajanja materiala ali dimenzij.
Dimenzijska natančnost je ključnega pomena, ker se mora zakovica pravilno prilegati gibljivemu kontaktnemu sklopu. INT zagotavlja prilagojene mere z reprezentativnimi specifikacijami, ki pokrivajo premere glave od približno 2,5 mm do 8 mm.
| Parameter | Reprezentativno območje | Tipična toleranca |
|---|---|---|
| Premer glave | 2,5–8 mm | ±0,10 mm |
| Debelina glave | Pribl. 0,6–2,0 mm | ±0,05 mm |
| Debelina kontaktne plasti | Pribl. 0,3–0,7 mm | ±0,05 mm |
| Premer stebla | Pribl. 1,2–4 mm | ±0,05 mm |
| Dolžina stebla | Pribl. 1–4 mm | ±0,15 mm |
Te vrednosti je treba obravnavati kot reprezentativne in ne kot univerzalne meje oblikovanja. Za proizvodne projekte morajo kupci zagotoviti risbe, vzorce, tehnične dokumente, električne zahteve in pogoje sestavljanja, da lahko dobavitelj potrdi ustrezne specifikacije.
Proizvodnja električnih kontaktnih kovic zahteva nadzorovano oblikovanje, izbiro materiala, upravljanje dimenzij in pregled. Ker je komponenta majhna, lahko že manjša odstopanja dimenzij vplivajo na poravnavo sklopa in delovanje kontakta.
Profesionalni proizvodni potek dela se na splošno osredotoča na naslednja področja:
Za obsežno proizvodnjo električnih komponent je dosledna proizvodnja prav tako pomembna kot nazivna specifikacija. Stabilne dimenzije in ponovljiva zmogljivost materiala pomagajo zmanjšati variacije sestavljanja in podpirajo predvidljivo kakovost izdelka.
Izbira ustrezne zakovice z gibljivim kontaktom se mora začeti z dejanskimi pogoji delovanja in ne zgolj z izbiro standardne velikosti. Skupine za nabavo lahko uporabijo naslednji kontrolni seznam:
Sodelovanje s proizvajalcem, ki je sposoben proizvodnje OEM in ODM, lahko ta postopek poenostavi. INT navaja, da lahko izdeluje dele v skladu z risbami strank ali tehničnimi dokumenti in lahko priporoči ustrezne materiale glede na zahteve uporabe.
Ko nabavljajo zakovice z gibljivimi kontakti pri kitajskem proizvajalcu ali dobavitelju električnih kontaktov, bi morali kupci gledati dlje od cene na enoto. Dolgoročna zanesljivost je odvisna od inženirske podpore, skladnosti materiala, nadzora dimenzij, dokumentacije, embalaže in zmogljivosti dostave.
INT poroča o več kot 12 letih izkušenj s proizvodnjo kontaktnih kovic in certifikatu ISO9001. Njegove informacije o izdelku navajajo tudi podporo za projekte OEM in ODM, prilagojene dimenzije, zahteve za vzorce in možnosti dostave po zraku, ekspresno ali po morju.
Pri mednarodnih naročilih je embalaža pomembna tudi zato, ker so zakovice s premičnim kontaktom majhne natančne komponente. INT opisuje količine pakiranja približno 500–5000 kosov v majhnih plastičnih ali vakuumskih plastičnih vrečkah, ki jim sledijo posamezne škatle in zunanja embalaža iz trdega kartona.
Za kupce, ki primerjajo proizvajalce, mora biti zanesljiv dobavitelj sposoben zagotoviti:
Uporabljajo se predvsem v električni stikalni opremi, kot so kontaktorji, odklopniki, zaganjalniki, regulatorji temperature, stikala in releji, zlasti v aplikacijah z majhnim in srednjim tokom.
Pogosti materiali za kontaktno površino vključujejo Ag, AgNi, AgCdO, AgSnO2, AgSnO2noter2O3in AgZnO. Običajni osnovni materiali vključujejo baker in baker-nikelj. Najboljša izbira je odvisna od električnih in mehanskih zahtev aplikacije.
ja Mere je mogoče prilagoditi glede na risbe, vzorce ali tehnične dokumente strank. Prilagajanje lahko zajema pomembne dimenzije, kot so premer glave, debelina glave, debelina kontaktne plasti, premer stebla in dolžina stebla.
V skladu z informacijami o izdelku INT se lahko zagotovijo vzorci. Vzorci na zalogi so lahko brezplačni, medtem ko lahko vzorci, ki zahtevajo izdelavo, vključujejo proizvodne stroške.
INT navaja dobavni čas električnega kontakta približno 15–25 dni, odvisno od pogojev surovin. Dejanski dobavni rok je treba potrditi za vsak projekt na podlagi razpoložljivosti materiala, količine naročila, prilagajanja in proizvodnih zahtev.
Visoka kakovostPremične kontaktne zakoviceimajo pomembno vlogo pri doseganju stabilnega električnega preklapljanja, mehanske zanesljivosti in dolgoročne učinkovitosti komponent. Izbira pravega kontaktnega materiala, osnovnega materiala, dimenzij, toleranc in proizvodnega partnerja lahko znatno zmanjša tveganja pri načrtovanju in proizvodnji. S prilagojeno proizvodnjo, podporo OEM/ODM, pomočjo pri izbiri materiala in izkušnjami pri proizvodnji električnih kontaktov INT ponuja možnost za podjetja, ki nabavljajo natančne kontaktne komponente za industrijske električne aplikacije. Če razvijate novo stikalno napravo ali iščete zanesljivega kitajskega dobavitelja za prilagojene zakovice s premičnimi kontakti,kontaktirajte nasza razpravo o vaših risbah, specifikacijah, vzorčnih zahtevah in proizvodnih potrebah.
